MPLS Üzerindeki Bir PC Yi Dış IP Üzerinden Yereldeki Sunucuya Eriştirmek

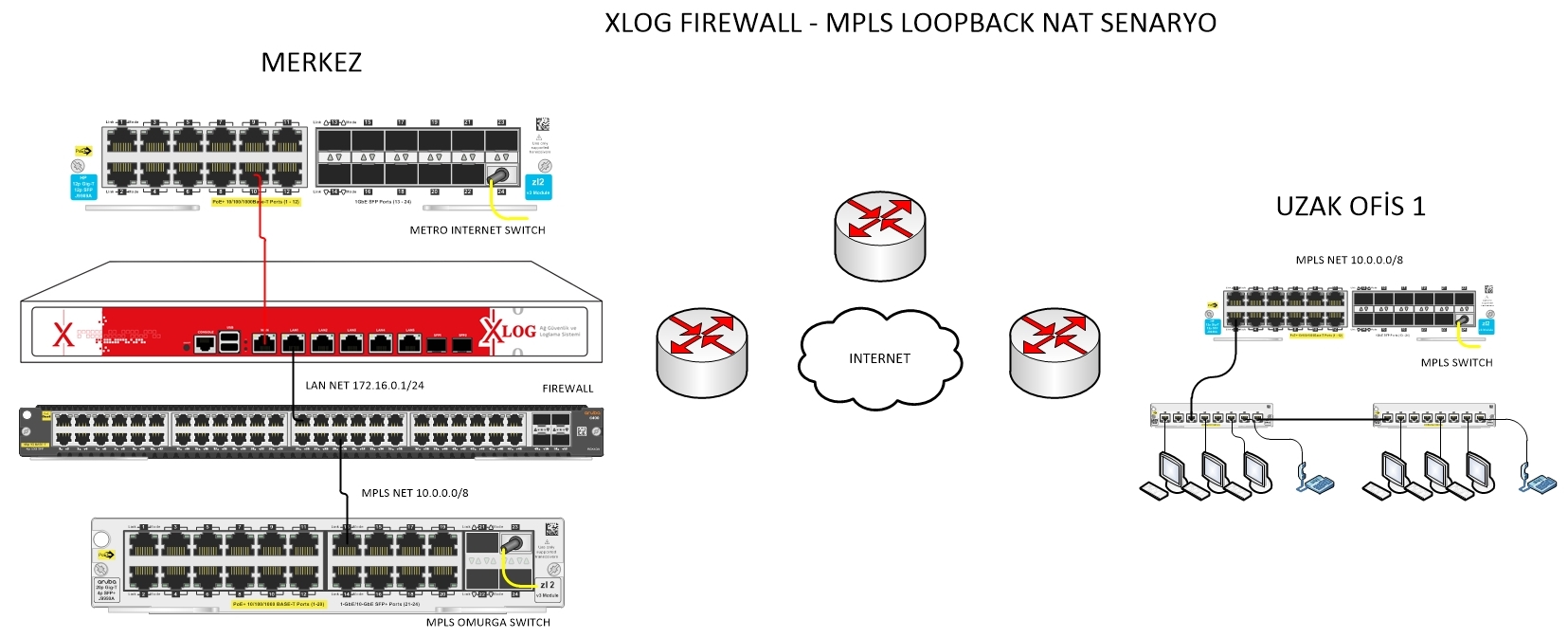

Şekildeki senaryoda Merkez MPLS switch yerel ağ switch e yerel ağ switch de LAN portuna yukardaki şekildeki gibi bağlıdır. MPLS ağı (10.0.0.0/8) üzerinde bulunan bir PC kullandığı program vasıtası ile yine aynı ağda bulunan 10.0.0.40 IP adresine sahip bir sunucudan ağın gerçek Dış IP adresini kullanarak http portundan veri çekmek istemektedir. PC üzerinde çalışan programda sunucunun gerçek DIŞ IP adresi girilmesi zorunludur. Bu durumda sunucuya bağlanabilmek için mpls ağından ilgili dış ip ve sunucu portu hedeflendiğinde mpls ağındaki sunucuya yönlendiren bir port yönlendirme kuralı ve sunucudan geri dönüş trafiğini alabilmek için MPLS ağına NAT Loopback kuralı yazılmalıdır.

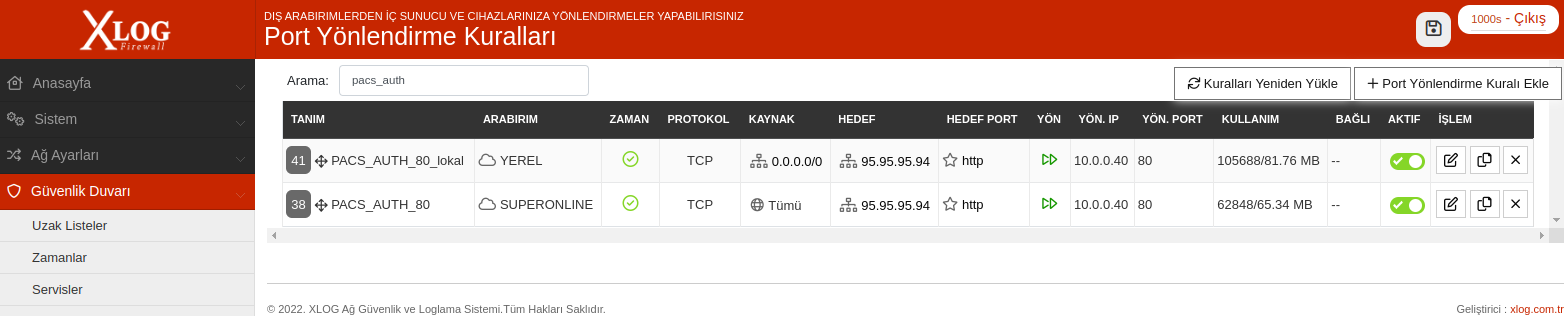

MPLS switch, YEREL arabirim (LAN PORTU) üzerinde olduğundan Port yönlendirme kuralı şekildeki gibi YEREL den gelenler DIŞ IP yi http portuna giderken hedeflediklerinde mpls üzerindeki sunucuya yönlendirecek şekilde yazılmalıdır.

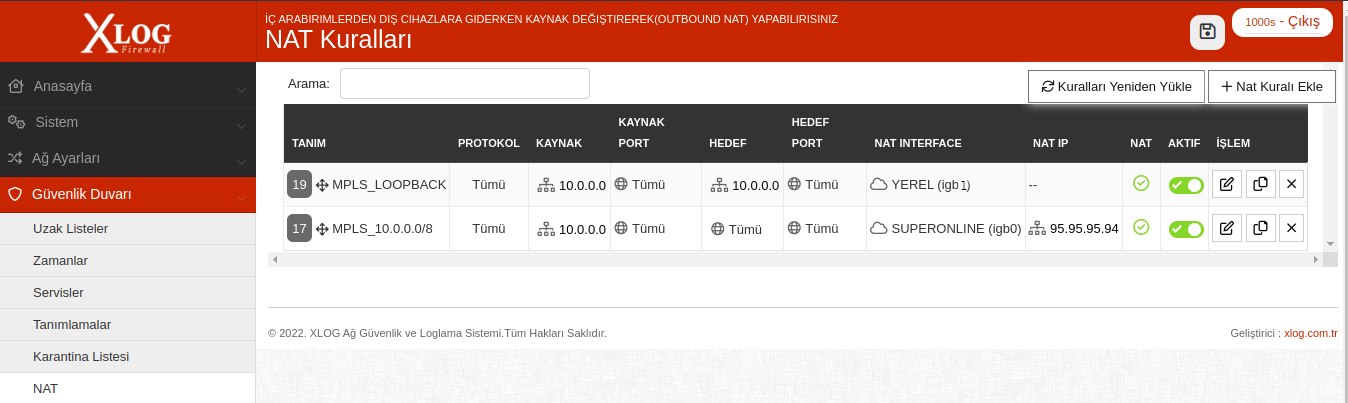

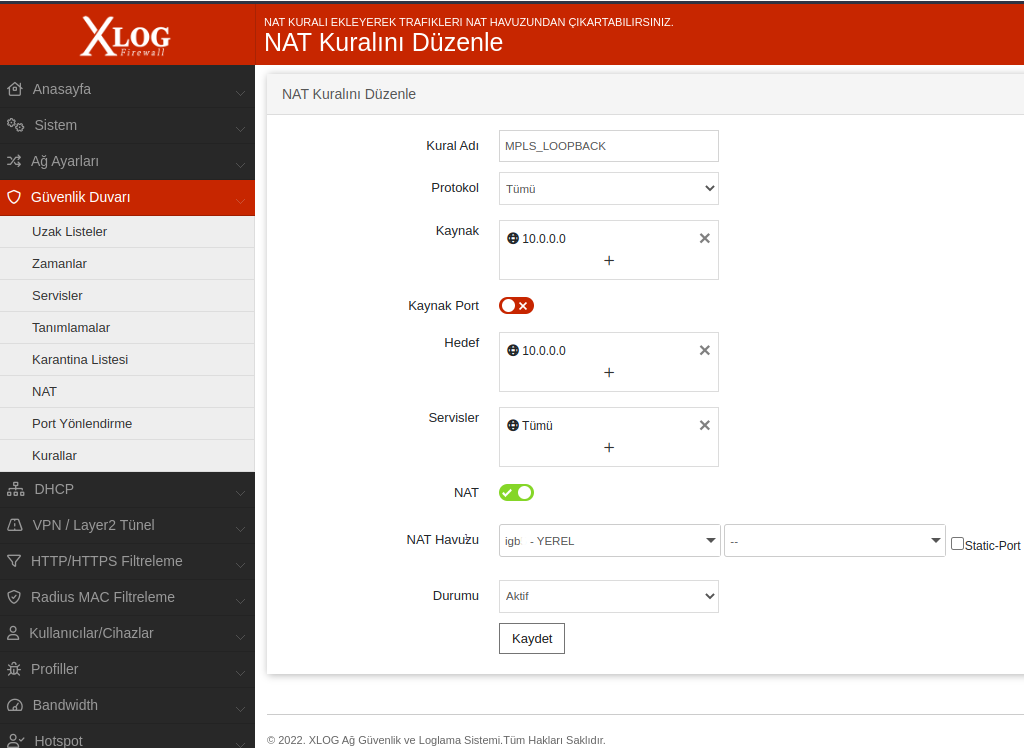

Port yönlendirmeyle yerelden dış ip ile gelen isteklere sunucu tarafından yanıt verilebilmesi için şekildeki gibi nat loopback kuralı yazılmalıdır.
